Un générateur d’électricité
bas carbone et compact

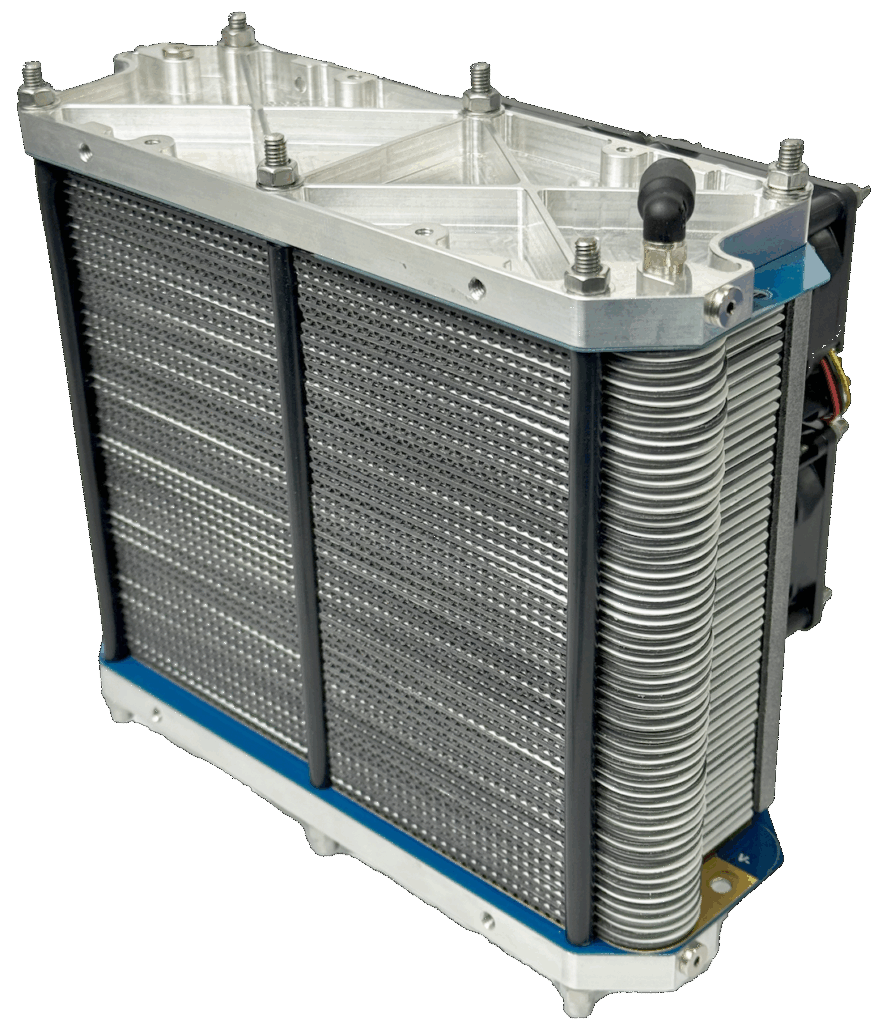

Les piles à combustible PEM OCS34 et OCS64 de Pragma Industries sont développées pour optimiser leur intégration dans un système hydrogène global (pile, stockage, électronique de puissance et de conversion).
Dans un souci de réduction de l’encombrement et du poids, c’est la solution optimale pour alimenter des systèmes électriques bas carbone.
Zoom sur la gamme OCS de Pragma Industries
Déjà disponibles
de 100W à 1kW
Les piles à combustible OCS (Open Cathode System – Systèmes à Cathodes Ouvertes) permettent de concevoir des systèmes simples et d’intégration facile.
4 modèles disponibles,
adaptables à vos projets
Nos packs OCS comprennent :
- • Pile à combustible à membrane échangeuse de protons (PEMFC)
- • Ventilateur intégré au boîtier
- • Capteurs de température
Conditions de fonctionnement :
- • Température ambiante : 0°C – 45°C
- • Humidité relative de l’air : 5-100% – optimale : 60%
- • Hydrogène sec (pureté minimum 4.5)
En option :
- • Réservoir d’hydrogène metal hydrure
- • Convertisseur DC/DC réglables par pas de 6V – 12-60 ou 60-120
Hybridations
multiples
4 modèles disponibles,
adaptables à vos projets
Nos packs OCS comprennent :
- • Pile à combustible à membrane échangeuse de protons (PEMFC)
- • Ventilateur intégré au boîtier
- • Capteurs de température
Conditions de fonctionnement :
- • Température ambiante : 0°C – 45°C
- • Humidité relative de l’air : 5-100% – optimale : 60%
- • Hydrogène sec (pureté minimum 4.5)
En option :
- • Réservoir d’hydrogène metal hydrure
- • Convertisseur DC/DC réglables par pas de 6V – 12-60 ou 60-120
Hybridations multiples
4 modèles disponibles,
adaptables à vos projets
Nos packs OCS comprennent :
- • Pile à combustible à membrane échangeuse de protons (PEMFC)
- • Ventilateur intégré au boîtier
- • Capteurs de température
Conditions de fonctionnement :
- • Température ambiante : 0°C – 45°C
- • Humidité relative de l’air : 5-100% – optimale : 60%
- • Hydrogène sec (pureté minimum 4.5)
En option :
- • Réservoir d’hydrogène metal hydrure
- • Convertisseur DC/DC réglables par pas de 6V – 12-60 ou 60-120
OCS34-10
- PUISSANCE 100W
- VOLTAGE NOMINAL 6V
- DIMENSIONS (MM) H : 86 x L : 95 x P : 125
- POIDS (KG)0,85
OCS34-25
- PUISSANCE 250W
- VOLTAGE NOMINAL 15V
- DIMENSIONS (MM) H : 143 x L : 95 x P : 143
- POIDS (KG)1.485
OCS64-24
- PUISSANCE 460W
- VOLTAGE NOMINAL 14.4V
- DIMENSIONS (MM) H : 147 x L : 208 x P : 120
- POIDS (KG)2.83
OCS64-50
- PUISSANCE 960W
- VOLTAGE NOMINAL 30V
- DIMENSIONS (MM) H : 245 x L : 208 x P : 130
- POIDS (KG)4.41
Piles à cathode ouverte
Avec leur cartes électroniques et cartes de conversion (balance of plants)
OCS34-10
- PUISSANCE 100W
- VOLTAGE NOMINAL 6V
- DIMENSIONS (MM) H : 86 x L : 95 x P : 125
- POIDS (KG)0,85
OCS34-25
- PUISSANCE 250W
- VOLTAGE NOMINAL 15V
- DIMENSIONS (MM) H : 143 x L : 95 x P : 143
- POIDS (KG)1.485
OCS64-24
- PUISSANCE 460W
- VOLTAGE NOMINAL 14.4V
- DIMENSIONS (MM) H : 147 x L : 208 x P : 120
- POIDS (KG)2.83
OCS64-50
- PUISSANCE 960W
- VOLTAGE NOMINAL 30V
- DIMENSIONS (MM) H : 245 x L : 208 x P : 130
- POIDS (KG)4.41
Une production d’électricité verte
- zéro rejet de CO2 et de particules
- composants réutilisables à 98%
- Très faible utilisation de métaux rares et 100% recyclables
- Une pile reconditionnable en changeant les membranes
-
Durée de vie allongée
(plusieurs milliers d’heures) - Ne génère pas de déchets
La technologique PEM au cœur des piles H2 performantes
La pile à membrane échangeuse de protons (MEP) génère de l’électricité à partir d’hydrogène en utilisant une réaction électrochimique séparée par une membrane.
Au contact de cette membrane, les ions hydrogène se scindent en protons (H+) et électrons (e-). En traversant la membrane, les protons créent de l’eau, et les électrons créent de l’électricité.
Cette technologie de pile à combustible, combinée à l’hydrogène, offre une solution énergétique et de stockage efficace, bas carbone et respectueuse de l’environnement.
La pile à combustible développée par Pragma Industries propose des applications concrètes pour la mobilité électrique mais aussi pour les drones et les groupes électrogènes.
Piles à combustibles - Systèmes à Cathode Ouverte
| Nom | Design (cm²) |
Voltage nominal (V) |
Puissance (W) |
Hauteur x longueur x profondeur (mm) |
Poids (Kg) |
|
|---|---|---|---|---|---|---|
 |
OCS34-10 | 34 | 6 | 100 | H86 x L95 x P125 | 0,85 |
 |
OCS34-25 | 34 | 15 | 250 | H43 x L95 x P143 | 1,485 |
 |
OCS64-25 | 64 | 14,4 | 460 | H147 x L208 x P130 | 2,83 |
 |
OCS64-50 | 64 | 30 | 960 | H254 x L208 x P130 | 4,41 |
Avantages
- Densité de puissance élevée
- Electrolyte polymère solide permettant le découplage de la puissance et de l’énergie
- Simplicité d’intégration
- Facilité de reconditionnement
- Ne génère pas de déchets
- Aucun risque de surchauffe, de court-circuit ou d’incendie
- Stockage sécurisé
- Pas de matériaux ou de fumées toxiques
- Haute tolérance aux variations de température
